チャックハンドル 2

ちょうどアマゾンで注文していたチャックハンドルが到着したので紹介したい
チャックハンドル 2_e0135107_18014504.jpg
これは5年程前から売られていて今回、安価だったのでタイムリーで購入してみた
ラチェットで左右、大と小のギアが付く。大は6.5ミリまでのチャックなので13ミリ用には使えない
使った感想は、やはりラチェットは使いにくいの一言。おまけに回すにはコツがあってストレス
分解して固定にしちゃうかな

これはマジ買わない方がいいよ
チャックハンドル 2_e0135107_18113730.jpg
さて、自分の制作だけど、前回のあまり、S45C材を切削、ここまではまあまあだったんだけど
突っ切りでつまずいた。前回は上手く行ったので油断があったのかも

途中までは突っ切ったんだけど、それ以上、ガンとして突っ切る動きが止まってしまった
それを無理してやったものだから、回転摩擦の熱で刃物台を動かすネジ部が焼き付いてしまったんだな
チャックハンドル 2_e0135107_18240223.jpg
刃物台の分解写真。ネジと中心の四角い送り釣りナットが焼き付いてビクとも動かない
(対処法は後述)
チャックハンドル 2_e0135107_18313242.jpg
とりあえず部品は完成した。ピンが別パーツなのはピン部を咥えて切削していた所
ミスって損傷してしまい、削り取って新たにパーツを自作、圧入して差し込む
チャックハンドル 2_e0135107_00004379.jpg
チャックハンドル 2_e0135107_00011096.jpg
接合は溶接と行きたい所だけど、技術的に見苦しくなるのは目に見えているのでロウ付かなぁ

# by dickermax | 2021-04-07 18:21 | 道具/工具類

チャックハンドル

ボール盤のチャックハンドル。13ミリ用ハンドルだからかなり大型だ
三つ爪のチャックを使っている道具、主にドリル系ならお馴染みの工具だ

前々から思っていたんだけど、これすごく使いにくいと。
何年か前にユーチューブで、このハンドルをカットして、メガネレンチに溶接している動画があって
それが凄く使いやすそうだったのでいつか作りたいと思っていたんだな
今回、ようやく着手した
ハンドル部はさすがにレンチじゃああまりにも、なのでダイソーのラチェットを使う事に
これは残念ながら絶版で焼き入れ済みで素材はS45Cとあるが驚異の¥200
簡単に分解(破壊)できる

ラチェットにしないのか、の声もありそうだけど、チャックハンドルみたいな物は
ラチェットだと逆に使いにくそうだと思ったから。いちいち正、逆のつまみを回すのは面倒だよね

ハンドル部の丸い孔にはまる◎を作って、カットしたギア部をはめて溶接すれば完成
簡単にできるはずだったんだけどトラブル続出で散々だった・・・

# by dickermax | 2021-04-05 00:34 | 道具/工具類

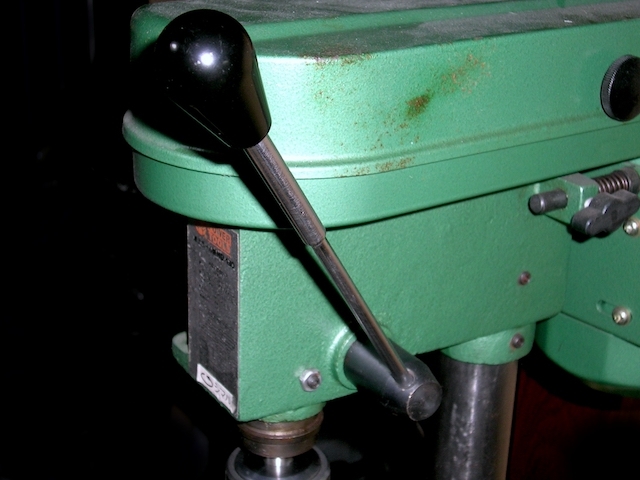

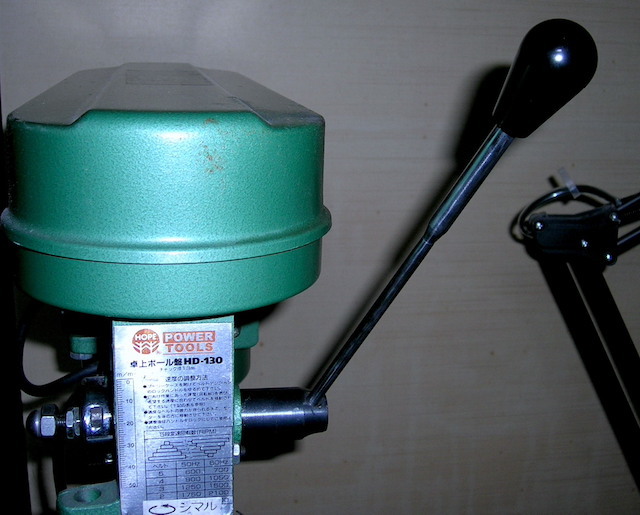

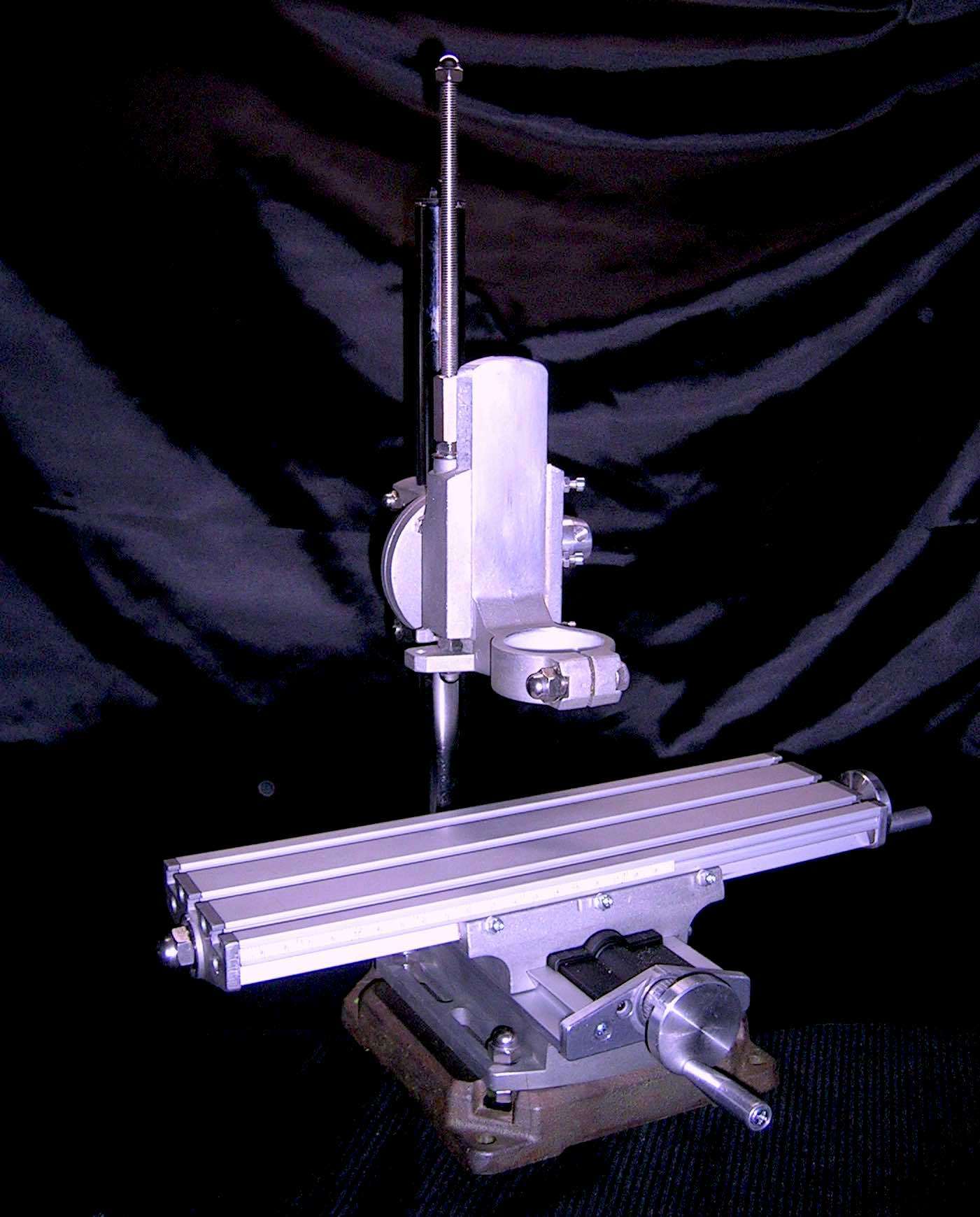

ボール盤のハンドルを自作

小ネタですがボール盤のハンドルを長くした物を自作しました。
ある程度長い方がテコの原理で楽に穴開けできます

思えば旋盤を購入して初めての切削がボール盤のハンドルでした。
素人考えながら、当初は細い加工物の方が初心者の初切削には良いのでは、との
考えでしたが、いざやってみるとグダグダでまるでネジ加工したような無惨な
切削物しかできませんでした。

加工素材はホームセンターで売っている黒皮丸棒でSS400と思います。
後から調べると細棒加工、まして黒皮丸棒は真円じゃないから意外と難しいそうで
何回切削してもギザギザの物しかできないから、初っ端から旋盤加工自体に
苦手意識みたいなものができてしまいました。

そんなこんなで1年以上経過しての再トライですが、やはり難しかった・・・
騙し騙し、最後はDグラインダーで磨いて体裁を整えましたが。
何事もそうですが、やってみて失敗して学んでいくことを再認識

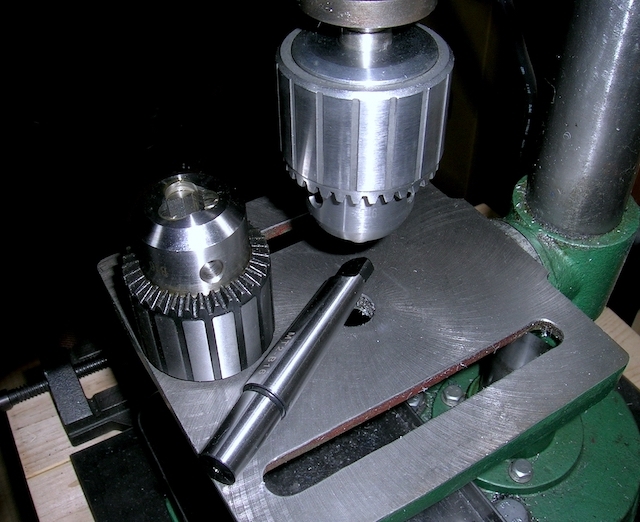

ついでにボール盤のドリルチャックも交換
振れは約0.1ミリ程で、まあ元々このボール盤自体に精度は?なのでこんなもんでしょう
ただ、剛性はあるようで、元から付いていた物とは格段の差があります。
見た目も中々カッコいいです。勿論中華製、アマゾンでMT2アーバーが付いて¥1369と
信じられない値段(今見たらかなり値上げしている)で一体儲けはあるんかい?
チャックだけも購入したけど、これも¥1079!(これはあるジグを計画中で買った)
本当は日本製のユキワか堀内製作所の物が一流品で良いのだけれど
どちらも13ミリクラスで¥5000以上するので、安物のボール盤には不釣あいか

また、買ったは良いが重要なボール盤側のチャック差し込み口の規格、中華製のボール盤&ドリルチャックは
13ミリチャックでほとんどがB16と言う規格、日本製のドリルチャックはほぼJT6と言う規格で
双方に互換性があるのかは調べたがどうも複雑でよく分からなかった

アマゾンでそれらDIY系の商品を見ると、日本製の物は質はいいのだけれど売る気があるのか無いのか
よく分からない、商品説明もほとんど無い物が多いいように感じる。商品写真も少ないし

例えばこのユキワのスーパーチャック
品質は値段と比例して良いのだろうが、商品説明はほとんど無い
ターゲットは専門業者などのプロが多いのだろうが、どうなんだろうねえ

一方中華製は色々問題はあるがとりあえずは「安い」の一言で、最近では質の方も上がってきているし
変な日本語も多いいが商品説明、各部寸法、写真も多く商品をアピールしているし送料無料が多いのも魅力だ

何よりも商品開発等に貪欲で何やら奇抜な商品もしばしば出ている。これらは見ているだけで楽しい

日本勢も頑張って欲しいのは山々だが価格の面でもはや勝負にならないし我々購入層も
どうしても安価な物を買ってしまう(まるで昔、日本がアメリカでした事まんま)。

以前からの懸念、中華勢が日本メーカーを駆逐した後に値上げ、送料もガッツリ取る、も今の所
見られないが(それでも最近少額な送料を取るところが増えている気がする)

まあ、今後どうなるかは神のみぞ知る、か。



# by dickermax | 2021-03-29 20:49 | 道具/工具類

刃高ゲージを作る

旋盤作業で大切な事はバイトの刃先を切削物の中心に持っていく事で
これは基本中の基本だ。刃先が狂うと正確な切削ができない。
今まで使っていた物はミニトースカンだ。ただ、持つ時に上部の調節ネジを持つので
うかつにネジを回してしまい、高さがズレる事がしばしばあった。
そこでオリジナル刃高ゲージを自作してみた
材料は手持ちのステンレス棒ø25と市販のステン六角ボルトをカットした物(当方、ステンレス好きなんです)
がっちりと頑丈かつサビに強い物が出来た
ステンの刃先は焼き入れしたので、けがきゲージにも使える様にした
ついでに手持ちのポンチの先端形状が三角で位置決めがしづらかったので
尖らせて焼き入れした。
